Примеры настроек для конкретных телефонных аппаратов. Настройки других телефонов можно проводить по аналогии с этими примерами.

DLink DPH-150S

Необходимые поля:

  1. Адрес сервера - это значение поля Сервер в карточке пользователя.
  2. Порт сервера - стандартный 5060.
  3. Имя учётной записи - это значение поля Логин в карточке пользователя.
  4. Пароль - значение поля Пароль в карточке пользователя
  5. Номер телефона - это значение поля Логин в карточке пользователя.

Сisco SPA303

Настройки осуществляются в режиме администратора

Необходимые поля:

  1. SIP PORT - стандартный 5060.
  2. Proxy - это значение поля Сервер в карточке пользователя.
  3. USER ID, AUTH ID - это значение поля Логин в карточке пользователя.
  4. Password - значение поля Пароль в карточке пользователя
  5. USE AUTH ID - в положении Вкл.

Gigaset C610A

Настройки осуществляются на двух формах:

и по нажатию на Показать доп. настройки откроется форма:

Необходимые поля:

  1. Имя входа в систему, Имя пользователя - это значение поля Логин в карточке пользователя.
  2. Пароль для входа в систему - значение поля Пароль в карточке пользователя
  3. Домен, Адрес прокси сервера - это значение поля Сервер в карточке пользователя.
  4. Порт прокси сервера, Порт сервера регистрации - стандартный 5060.

Gigaset A510IP

Настройки осуществляются на двух формах:

Необходимые поля:

  1. Имя входа в систему, Имя пользователя - это значение поля Логин в карточке пользователя.
  2. Пароль для входа в систему - значение поля Пароль в карточке пользователя
  3. Домен, Адрес прокси сервера - это значение поля Сервер в карточке пользователя.
  4. Порт прокси сервера, Порт сервера регистрации - стандартный 5060.

Linksys SPA921

Необходимые поля:

  1. Порт сервера - стандартный 5060.
  2. Адрес сервера - это значение поля Сервер в карточке пользователя.
  3. Имя учётной записи и пароль - это значение поля Логин в карточке пользователя и пароль.
  4. Номер телефона - это значение поля Логин в карточке пользователя.

Panasonic, аппараты серии KX

  1. Подключить телефонный аппарат к интернету.
  2. Зайти в настройках: Сервис IP > Настройки сети > Настройки IP и запомнить присвоенный аппарату IP адрес (например: 192.168.0.101).
  3. Зайти в настройках: Сервис IP > Настройки сети > Встроен.Web и выбрать Вкл..
  4. Ввести присвоенный телефону IP-адрес в адресную строку и указать реквизиты доступа по умолчанию:
    • пользователь: admin
    • пароль: adminpass
  5. Задать настройки как на изображении:
    1. Номер телефона - указывается внутренний номер сотрудника (только цифры) из карточки пользователя.
    2. ID - это значение поля Логин в карточке пользователя.
    3. Пароль - это значение поля Пароль в карточке пользователя и пароль.
    4. Адреса серверов - это значение поля Сервер в карточке пользователя.
    5. Порты серверов - стандартный 5060.

Внимание! Русскоязычный и англоязычный интерфейсы настроек могут отличаться порядком следования полей и их набором по группам. Поэтому механическое заполнение полей "по порядку следования" не обеспечивает правильных настроек. Ниже даны названия полей в англоязычном интерфейсе и значения для их заполнения.

Все поля, в названиях которых есть server address, service domain должны заполняться значением из поля Сервер в карточке пользователя.

Все поля, в названиях которых есть server port заполняются стандартным значением 5060.

Все поля вида phone numder, sip uri и authentification id должны заполняться значением из поля Логин.

Все поля с password должны заполняться значением из поля Пароль.

Yealink, все модели

Примечание: Перед настройкой аппаратов рекомендуется сбрасывать настройки до заводских.

  1. Настройка аккаунта осуществляется через веб-интерфейс. Для входа в веб-интерфейс необходимо знать IP-адрес телефона, для этого нужно нажать кнопку ОК на телефонном аппарате. На экране телефона появится следующее окно:

  2. IP-адрес из первой строки нужно ввести в адресной строке браузера и ввести логин и пароль пользователя, по умолчанию:
    • логин - admin
    • пароль - admin
  3. В открывшемся окне настройки SIP-регистрации осуществляются в разделе Аккаунт:

  4. Заполните необходимые поля:
    1. Аккаунт должен быть включён
    2. Поля Лейбл и Отображаемое имя не используются в регистрации, поэтому в них можно записать любую информацию.
    3. Имя регистрации и Имя пользователя - значение берется из поля Логин в карточке пользователя.
    4. Пароль - значение берется из поля Пароль в карточке пользователя
    5. Адрес SIP-сервера - значение берется из поля Сервер в карточке пользователя.
    6. Порт - порт используется стандартный 5060

Escene

  1. На телефонном аппарате нажимаем Меню и, затем, цифру 1. Во второй строке будет указан IP адрес, к которому подключен данный телефон.
  2. IP-адрес нужно ввести в адресной строке браузера и ввести логин и пароль пользователя, по умолчанию:
    • логин - root
    • пароль - root
  3. Переходим во вкладку SIP аккаунты и выбираем, какую линию настроим. Телефон поддерживает привязку 2-х аккаунтов, выбираем любой, например, Аккаунт 1:

  4. В открывшейся форме заполните необходимые поля:

    1. Отображаемое имя - вводим имя пользователя телефона
    2. Имя и Имя пользователя - значение берется из поля Логин в карточке пользователя.
    3. Пароль - значение берется из поля Пароль в карточке пользователя
    4. SIP-сервер - значение берется из поля Сервер в карточке пользователя.
    5. Остальные настройки установлены по умолчанию.

Примечание: Клавиши горячего набора настраиваются во вкладке Настройки телефона >Горячая линия.

Cisco SPA122

Тестирование настроек производилось для сети MTT. Для работы с вашей сетью замените параметры настроек из примера на параметры вашей сети.

Откройте интерфейс настроек Cisco SPA122 по адресу 192.168.15.1 используя ваш логин и пароль для администратора устройства.

Примечание: Не рекомендуется использовать режим настроек Quick Setup, так как он не заполняет некоторые необходимые поля.

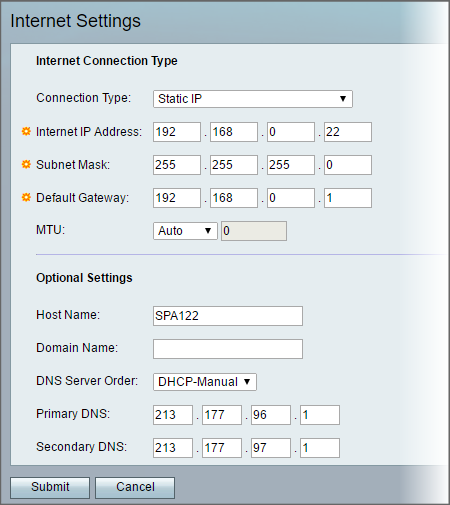

Заведите в Сisco SPA122 параметры вашей локальной сети. Делается это в Network Setup > Internet Settings в поле Default Gateway. В разделе DNS укажите укажите используемые вами DNS сервера. На иллюстрации пример для локальной сети 192.168.0.1:

Примечание: На иллюстрации адрес устройства сменён с 192.168.15.1 на 192.168.0.22. В результате этого можно отказаться от настройки NAT в локальной сети.

В разделе Network Setup > Network Service в поле Networking Service параметр NAT замените на Bridge.

В разделе Voice > SIP в блоке RTP Parameters указываем порты:
RTP Port Min: 1024,
RTP Port Max: 65455.

В вашем Bitrix24 получите данные для настройки (Телефония > Пользователи).

В разделе Voice > Line1 устанавливаем параметры:

В блоке SIP Settings
SIP Transport: UPD,
SIP Port: 5060,
EXT SIP Port: 5060.

В блоке Proxy and Registration:
Proxy: ip.наш_набор_цифр.bitrixphone.com (значение поля Сервер формы настроек пользователя),
Register Expires: 3600,
Proxy Fallback Intvl: 3600.

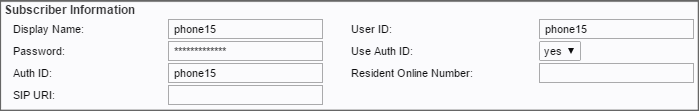

В блоке Subscriber Information:
Display Name: ваш логин (значение поля Логин формы настроек пользователя, на иллюстрации - phone15, у вас будет другой)
Password: вводите свой пароль (значение поля Пароль формы настроек пользователя)
Auth ID: ваш логин (значение поля Логин формы настроек пользователя)
User ID: ваш логин (значение поля Логин формы настроек пользователя)
Use Auth ID: yes.

В блоке Audio Configuration:
Preferred Codec: G711u
Second Preferred Codec: G711a
Third Preferred Codec: G729a.

Примечание: Дополнительно можно настроить Dial Plan, это позволит не набирать постоянно код своего города.
