Внешний вид

Визуальный конструктор состоит из четырех областей. Его вид будет отличаться в зависимости от того, какой процесс редактируется.

  1. Контекстная панель

Контекстная панель визуального конструктора состоит из набора кнопок:

• Параметры шаблона - позволяет задать/изменить основные параметры Шаблон БП представляет собой последовательность шагов (действий) от начального к конечному, которые выполняются один за другим. Необходимо таким образом и в таком порядке составить шаги (действия), чтобы реализовать нужный нам алгоритм и получить необходимый результат.
  Подробнее... и параметры запуска бизнес-процесса;
• Глобальные переменные - переход к списку глобальных переменных;
• Глобальные константы - переход к списку глобальных констант;
• Список шаблонов - переход к списку шаблонов бизнес-процессов;
• Создать шаблон <тип_бизнес-процесса> - позволяет перейти к созданию одного из типов бизнес-процессов;
• Экспорт и Импорт Процесс переноса шаблона с одного проекта на другой достаточно простой. Для этого необходимо воспользоваться кнопками на контекстной панели дизайнера бизнес-процессов.
  Подробнее... - экспорт текущего шаблона бизнес-процесса и импорт шаблона бизнес-процесса взамен текущего.

  2. Основная рабочая область

Внешний вид основной рабочей области зависит от типа БП: последовательный бизнес процесс Последовательный бизнес-процесс — действия выполняются одно за другим от точки входа до точки выхода.

Подробнее... или бизнес-процесс со статусами Бизнес-процесс со статусами — бизнес процесс, не имеющий начала и конца, в процессе работы которого
происходит переход из одного состояния (статуса) в другое с разделением прав доступа. При редактировании
каждого отдельного действия откроется форма редактирования последовательного подпроцесса.

Подробнее... .

Создание и редактирование шаблона бизнес-процесса, т.е. добавление некоторых действий, осуществляется простым перетягиванием действия на основную рабочую область конструктора в нужном месте шаблона бизнес-процесса. Или воспользуйтесь меню, которое доступно при нажатии на треугольник между действиями.

Для копирования действий перетащите уже существующее действие, зажав клавишу Ctrl. Для удаления действия служит кнопка , а для выполнения детальной настройки размещенного в шаблоне действия - кнопка . Некоторые действия сворачиваются для экономии места на экране .

  3. Панель действий конструктора

Панель действий визуального конструктора содержит набор действий Последовательный бизнес-процесс строится из набора действий. Каждое действие выполняет определенную функцию и имеет собственные параметры.
Подробнее... , из которых и производится конструирование шаблона.

'CATEGORY' => array(
        'ID' => 'document',
        "OWN_ID" => 'crm',     // идентификатор новой создаваемой группы действий
        "OWN_NAME" => 'CRM',     // название группы, которое будет отображаться в дизайнере
    ),

  4. Кнопки управления

Если осуществляется создание/редактирование шаблона последовательного бизнес-процесса, то отображаются кнопки: Сохранить, Применить и Отмена.

Если же выполняется создание/редактирование шаблона бизнес-процесса со статусами, то отображается только кнопка Вернуться к настройке статусов, которая служит для перехода к схеме шаблона, где и выполняется сохранение/отмена внесенных изменений в статусы и их действия.

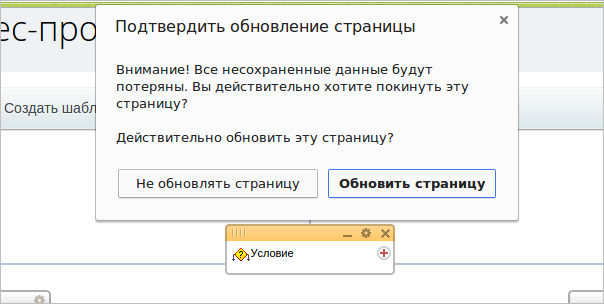

Примечание: Если шаблон был изменен, но не сохранен, то при попытке покинуть страницу появится предупреждение о возможной потере несохраненных данных, с возможностью сохранить изменения.

  Заключение

Мы узнали, где запустить Визуальный конструктор и как проектировать в нем шаблоны бизнес-процессов. Инструмент, с помощью технологии drag&drop, позволяет наглядно и удобно создавать и редактировать шаблоны бизнес-процессов.
