Визуальный конструктор - инструмент, входящий в состав модуля Дизайнер бизнес-процессов, который позволяет создавать и редактировать шаблоны бизнес-процессов.


Административная часть

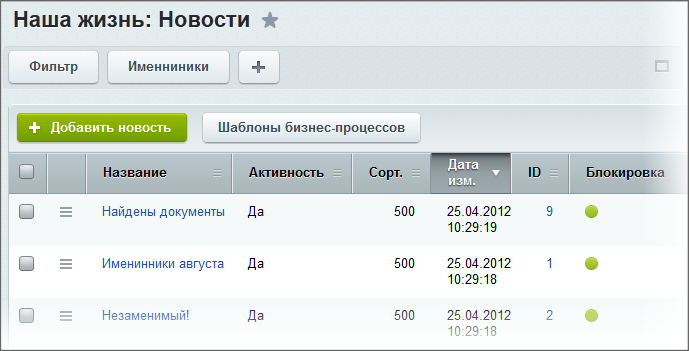

Для вызова визуального конструктора перейдите к желаемому инфоблоку и нажмите на контекстной панели кнопку Шаблоны бизнес-процессов

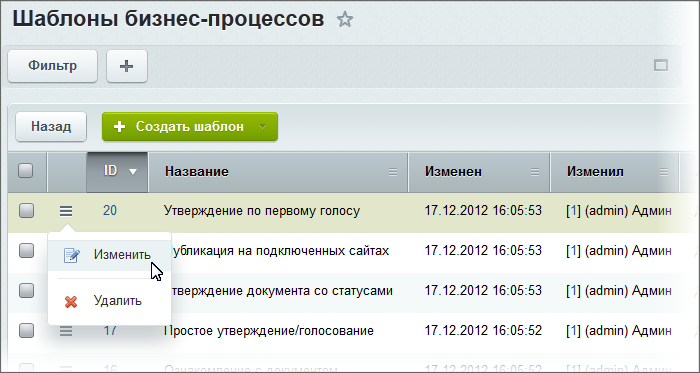

После чего используйте меню кнопки Создать шаблон на контекстной панели или команду меню действий Изменить

Примечание: Перейти к странице Шаблоны бизнес-процессов также возможно со страницы настройки свойств инфоблока, используя ссылку Список шаблонов бизнес-процессов.


Публичная часть

Для разных типов документов переход к визуальному конструктору может отличаться. Обычно это кнопка или пункт меню с подписью Бизнес-процессы.

Например, для универсальных списков будет следующий вид:



Внешний вид визуального конструктора

Внешний вид визуального конструктора

Примечание: Вид визуального конструктора будет отличаться в зависимости от того, какой процесс редактируется.

Визуальный конструктор состоит из следующих областей:



Контекстная панель

Контекстная панель визуального конструктора состоит из следующего набора кнопок:

  • Параметры шаблона - позволяет задать/изменить основные параметры и параметры запуска бизнес-процесса;
  • Список шаблонов - позволяет перейти к списку шаблонов бизнес-процессов;
  • Создать шаблон <тип_бизнес-процесса> - позволяет перейти к созданию одного из типов бизнес-процессов:
    • Бизнес-процесс со статусами - длительный бизнес-процесс с разделением прав доступа при работе с документами в разных статусах;
    • Последовательный бизнес-процесс - простой бизнес-процесс, позволяющий запустить документ в последовательную обработку.
  • Экспорт - позволяет экспортировать текущий шаблон бизнес-процесса;
  • Импорт - позволяет импортировать шаблон бизнес-процесса взамен текущего.


Основная рабочая область

Внешний вид основной рабочей области зависит от типа бизнес процесса:

  • В случае шаблона со статусами основная рабочая область будет иметь вид:

    Визуальный конструктор, процесс со статусами

    При редактировании каждого отдельного действия будет открываться форма редактирования последовательного подпроцесса.

  • В случае с последовательным процессом основная рабочая область будет иметь вид:

    Визуальный конструктор, последовательный процесс

Создание и редактирование шаблона бизнес-процесса, т.е. добавление некоторых действий, осуществляется простым перетягиванием действия на основную рабочую область конструктора в нужном месте шаблона бизнес-процесса:

Основная рабочая область

Или же можно воспользоваться меню, которое доступно при нажатии на "треугольник":

Основная рабочая область


Для копирования действий можно перетащить уже существующее действие, зажав клавишу Ctrl.

Для удаления ненужного действия служит кнопка X, а для выполнения детальной настройки размещенного в шаблоне действия служит кнопка X.

Примечание: Для экономии места на экране некоторые действия можно сворачивать с помощью соответствующей кнопки.



Панель действий конструктора

Панель действий визуального конструктора содержит набор действий, из которых и производится конструирование шаблона.

Создание своих групп действий в панели действий

Подробное описание всех действий смотрите в главе Действия.



Кнопки управления

Если осуществляется создание/редактирование шаблона последовательного бизнес-процесса, то отображаются следующие кнопки:

  • Сохранить - служит для сохранения шаблона и переходу к списку шаблонов.
  • Применить - служит для сохранения шаблона и продолжения процесса редактирования шаблона.
  • Отменить - служит для отмены внесенных изменений и переходу к списку шаблонов.

Если же выполняется создание/редактирование шаблона бизнес-процесса со статусами, то отображается только кнопка Вернуться к настройке статусов, которая служит для перехода к схеме шаблона, где и выполняется сохранение/отмена внесенных изменений в статусы и их действия.

Примечание: Если шаблон был изменен, но не сохранен, то при попытке покинуть страницу появится предупреждение возможной потере несохраненных данных, с возможностью сохранить изменения.
